Herstellung von Spiralwärmetauscher aus rostsicherem Stahl, Kohlenstoffstahl und Titan

Die BTS-ENGINEERING Company befasst sich mit der Entwicklung und Herstellung von Spiralen Wärmetauscher für technologische Prozesse von Unternehmen. Wärmetauscher für schwierige Medien: Spirale Wärmetauscher zur Alkoholfüllung, Spiralwärmetauscher zur Würzekühlung, Rekuperationsspirale Mischwürze-Wärmetauscher, Maischeheizwärmetauscher, Spiralwärmetauscher für Gärtank, Spirale Stillage-Batch-Wärmetauscher (Batch-Wasser). Spiralwärmetauscher zur Herstellung von Sonnenblumen, Raps Öle - nach dem Kohlenbecken zum Abkühlen mit zirkulierendem Wasser von einer Temperatur von 110-120 ° C auf 40 ° C. Ein Spiralwärmetauscher für Wärmepumpe, Spiral-Biogas-Wärmetauscher. Spiralwärmetauscher für Zellstoff, Chemie, Lebensmittel.

Spiralwärmetauscher werden aufgrund der Vorteile in verschiedenen Branchen häufig eingesetzt vor anderen Arten von Wärmetauschern.

  • Spiralwärmetauscher für die chemische Industrie
  • Spiralwärmetauscher für Versorgungsunternehmen
  • Spiralwärmetauscher für die Lebensmittelindustrie
  • Spiralwärmetauscher für Brennereien

Spiralwärmetauscher werden als Kondensatoren, Verdampfer sowie zum Kühlen und Heizen eingesetzt Flüssigkeiten, Gase und Dampf-Gas-Gemische.

Die Destillationskolonnen können mit Spiralwärmetauschern als Rückflusskühler konfiguriert werden.

Spiralwärmetauscher sind besonders effektiv für den Umgang mit hochviskosen Flüssigkeiten, da das Problem beseitigt ist Verteilung dieser Flüssigkeit in Rohren sowie bei der Behandlung von Schlamm und Flüssigkeiten, die faserige Materialien enthalten, und Aufnahme.

VORTEILE DES SPIRALWÄRMETAUSCHERS

  • Die Möglichkeit der Verwendung von Spiralwärmetauschern mit "problematischen" Medien, wie z. B. starken kontaminierte Flüssigkeiten, aggressive und hochviskose Medien usw.
  • Hoher Wirkungsgrad von Spiralwärmetauschern über den gesamten Lastbereich
  • Geringe Druckverluste durch die Kanäle von Spiralwärmetauschern
  • Kompaktheit des Spiralwärmetauschers spart somit nützlichen Platz
  • Einfache Reinigung von Spiralwärmetauschern durch mechanische oder chemische Spülmethoden
  • Eine breite Palette von Strömungs- und Kanaltypen in Spiralwärmetauschern

Reduzierung der Betriebskosten von Spiralwärmetauschern für Abschaltungen, da die Reinigung viel seltener und häufiger durchgeführt wird leichter als andere Arten von Wärmetauschern, Rohrbündel, Platte und andere.
Spiralwärmetauscher eignen sich zum Kühlen von Pflanzenölen, Suspensionen und Zutaten unter Einbeziehung von Trockenöl Substanzen, Getreidepartikel, Malz usw.

In einer Brennerei, einer Bioethanolanlage, in der zur Herstellung von Alkohol aus stärkehaltigen Rohstoffen Folgendes verwendet wird Technologiezyklus:

  • Vorbereitung, Reinigung und Zerkleinerung von Getreide.
  • Mischen mit heißem Wasser, das aus dem auf eine Temperatur von 80-90 Grad erhitzten Spiralwärmetauscher kommt. Wasser wird auf einem Spiralwärmetauscher erwärmt, in der Technologie wird es als rekuperativer Spiralwärmetauscher bezeichnet Brühfach.
  • Spiralwärmetauscher zum Kühlen der Würze nach HDFO (hydroenzymatische Behandlung) Abkühlen der Würze mit Einschluss von 20-25% Trockensubstanzen ab einer Temperatur von 90 ° C. Temperaturen von 60 ° C (bei Verwendung eines Trockenmittels) oder bis zu einer Temperatur von 32-35 ° C (in nicht verwendeten Kreisläufen Dehydrator in der Technologie).

Spiralwärmetauscher haben sich stattdessen sehr gut bewährt eingebaute Spulen in Gärtanks (eingebaute Spulen-Wärmetauscher im Gärtank) werden schlecht gereinigt für die strukturellen Merkmale der Platzierung und führt daher zu einer mikrobiologischen Kontamination der Wäsche. Und gerendert Der Spiralwärmetauscher zum Kühlen der Wäsche ist gut gewaschen. Beim Waschen des Gärtanks Wasser pumpen und durch einen Spiralwärmetauscher.

Spiralwärmetauscher haben sich in Systemen bewährt Recycling der Wasserversorgung unter Verwendung natürlicher Quellen, die als Kältemittel dienen.

Spiralwärmetauscher oder Spiralwärmetauscher stehen auf dem Primärkreis - Teich, Fluss, Speicher . Der Spiralwärmetauscher hat keine Angst vor BIOLOGISCHEN UND MECHANISCHEN Verunreinigungen im zirkulierenden Wasser, dem Grund die eingegeben werden kann.

Wärmetauscher mit abnehmbarer Abdeckung sind leicht von Schmutz und Dosen zu reinigen für Wärmeübertragungsflüssigkeiten mit festen Einschlüssen oder biologischen Ablagerungen verwendet werden, wodurch der Durchgang blockiert wird, wie bei Plattenwärmetauschern. Wärmetauscher mit abnehmbarer Abdeckung sind leicht von Schmutz und Dosen zu reinigen wird für Wärmeübertragungsflüssigkeiten mit festen Einschlüssen verwendet.
Konstruktive Merkmale der Herstellung von Spiralwärmetauschern.
Konstruktive Merkmale der Herstellung von Spiralwärmetauschern.

Um die Struktur des Spiralwärmetauschers zu stärken, werden Abstandhalter zwischen den Spiralblechen verwendet Wärmetauscher - Stifte. Die Stifte zwischen den Blechen des Spiralwärmetauschers bestehen aus einem Material, das dem des Spiralblechs ähnlich ist Wärmetauscher. Befestigen Sie die Stifte durch Schweißen an der Folie des Spiralwärmetauschers.

Abstandhalter zwischen den Blechen der Spiralwärmetauscherstifte

Spiralwärmetauscher haben eine Reihe von Vorteilen gegenüber anderen Typen: Plattenwärmetauscher, Rohrbündel Wärmetauscher.

Der Hauptvorteil ist die Möglichkeit, Spiralwärmetauscher zum Pumpen von Flüssigkeiten und Gemischen zu verwenden. die fest enthalten Partikel, die der Höhe zwischen den Windungen der Spirale entsprechen. Wenn zum Beispiel die Höhe zwischen den Blechen eines Spiralwärmetauschers 14 mm, dann kann die Größe der Einschlüsse in der Flüssigkeit durchaus 10-12 mm erreichen.

Arten von Spiralwärmetauschern:
vertikale Spiralwärmetauscher

vertikale Spiralwärmetauscher

horizontale Spiralwärmetauscher

horizontale Spiralwärmetauscher

Spiralwärmetauscher- Geräte, die weltweit weit verbreitet und eingesetzt werden Industrie, was durch eine Reihe ihrer wichtigen Vorteile gegenüber anderen Arten von Wärmetauschern erklärt wird. Spiralwärmetauscher können aus jedem kaltverformten Walzenmaterial hergestellt werden Schweißen. Wärmetauscher sind kompakt, ihr Design ermöglicht einen vollen Gegenstrom.

Selbstreinigungseffekt ist erledigtSpiralwärmetauscher Universalausrüstung - sie anwendbar wie bei der Arbeit mit flüssigen inhomogenen Medien, die zur Bildung von Ablagerungen bei der Wärmeübertragung neigen Oberflächen und in Gegenwart von Kondensation von Dampf oder Gas unter Hochvakuumbedingungen.

Die Querschnittsfläche der Kanäle über die gesamte Länge bleibt unverändert, und die Strömung weist keine scharfen Richtungsänderungen auf. Aufgrund dessen ist die Oberflächenverunreinigung von Spiralwärmetauschern geringer als die anderer Arten von Wärmetauschern.

Eigenschaften von Spiralwärmetauschern

Vorteile von Spiralwärmetauschern:

  • Hoher Wärmeübergangskoeffizient von 3820 kcal /m2 × h ×ÖDamit 2-3 mal höher als bei rohrförmigen Wärmetauschern.
  • Zuverlässiges Design Aufgrund der Abdichtung der beiden Durchgänge vermischen sich die Gegenströme nicht.
  • Sie nehmen im Vergleich zu rohrförmigen Wärmetauschern eine viel kleinere Fläche ein.
  • Fähigkeit, mit Medien zu arbeiten, die Zellstoff, Fasern, festes Sediment (bis zu 20%) sowie viskose enthalten Umgebungen.
  • Sie zeichnen sich durch Kompaktheit, geringen Hydraulikwiderstand und erhebliche Intensität aus Wärmeübertragung bei erhöhten Geschwindigkeiten von Wärmeträgern.
  • Einfacher Zugang zu Innenflächen und Kanälen. Bequem und für Wartungsarbeiten zugänglich dank abnehmbarer Abdeckungen. Es reicht aus, die Abdeckungen zu entfernen und der Zugang zur gesamten Oberfläche des Kanals ist offen für Inspektion und Reinigung.
  • Die Fähigkeit, in Umgebungen mit Temperaturen über 200-300 ° C zu arbeiten, ist in der Chemie sehr wichtig Industrie.

Wärmetauschermodell S m2 Breite, B mm Kanalhöhe, b mm Durchmesser, D mm Produktivität, siehe m3/Stunde bei Geschwindigkeit Flanschdurchmesser, DN1 mm Flanschdurchmesser, DN2 mm Gewicht, kg
1.0 m/s 1.5 m/s
BTS0.6-20-610-10/10 20 610 10/10 828 21.2 31.9 65/65 65/65 1210
BTS0.6-20-750-10/10 750 10/10 760 26.3 39.4 65/65 65/65 1116
BTS0.6-30-610-14/14 30 610 14/14 1108 29.3 44.0 65/65 80/80 1840
BTS0.6-30-750-12/12 750 12/12 958 31.4 47.1 65/65 80/80 1660
BTS0.6-40-750-14/14 40 750 14/14 1148 36.4 54.6 65/65 80/80 2190
BTS0.6-40-1220-16/16 1220 16/16 976 68.4 102.6 100/100 125/125 2030
BTS0.6-50-750-16/16 50 750 16/16 1340 41.4 62.0 80/80 100/100 2830
BTS0.6-50-1220-18/18 1220 18/18 1125 76.7 115.1 100/100 125/125 2560
BTS0.6-60-1220-10/10 60 1220 10/10 980 43.2 64.8 80/80 100/100 2530
BTS0.6-60-1220-15/15 1220 15/15 1136 64.3 96.4 100/100 125/125 2820
BTS0.6-60-1220-24/24 1220 24/24 1370 101.3 151.9 125/125 150/150 3380
BTS0.6-80-1220-14/14 80 1220 14/14 1262 60.1 90.1 100/100 125/125 3550
BTS0.6-80-1220-32/32 1220 32/32 1780 133.2 199.8 150/150 200/200 4880
BTS0.6-80-1220-22/22 1220 22/22 1517 93.1 139.7 125/125 150/150 4220
BTS0.6-100-1220-12/12 100 1220 12/12 1320 51.7 77.5 80/80 100/100 4170
BTS0.6-100-1220-20/20 1220 20/20 1620 85.0 127.4 100/100 125/125 4930
BTS0.6-100-1220-26/26 1220 26/26 1808 109.3 164.0 125/125 150/150 5450
BTS0.6-120-1220-16/16 120 1220 16/16 1610 68.4 102.6 100/100 125/125 5370
BTS0.6-120-1220-28/28 1220 28/28 2032 117.3 176.0 125/125 150/150 6560
BTS0.6-120-1500-12/12 1500 12/12 1305 63.8 95.6 100/100 125/125 6700
BTS0.6-140-1220-30/30 140 1220 30/30 2258 129.6 194.4 125/125 150/150 7700
BTS0.6-140-1500-13/13 1500 13/13 1444 69.0 103.5 100/100 125/125 5480
BTS0.6-140-1500-18/18 1500 18/18 1723 105.1 157.7 125/125 150/150 6340
BTS0.6-160-1500-14/14 160 1500 14/14 1615 74.2 111.3 100/100 125/125 6480
BTS0.6-160-1500-17/17 1500 17/17 1747 89.7 134.6 125/125 150/150 6870
BTS0.6-160-1500-20/20 1500 20/20 2050 135.5 203.3 125/125 150/150 7800
BTS0.6-180-1500-15/15 180 1500 15/15 1724 79.4 119.1 100/100 125/125 7280
BTS0.6-180-1500-22/22 1500 22/22 2020 115.3 173.0 125/125 150/150 8190
BTS0.6-180-1500-25/25 1500 25/25 2136 130.5 195.8 125/125 200/200 8500
BTS0.6-200-1500-16/16 200 1500 16/16 1862 84.6 126.8 100/100 125/125 8140
BTS0.6-200-1500-24/24 1500 24/24 2206 125.5 188.2 125/125 150/150 9100
BTS0.6-200-1500-30/30 1500 30/30 2430 155.5 233.3 150/150 200/200 9900
BTS0.6-220-1500-18/18 220 1500 18/18 2040 94.9 142.3 125/125 150/150 9130
BTS0.6-220-1500-28/28 1500 28/28 2460 145.6 218.3 150/150 200/200 10500
BTS0.6-220-1500-32/32 1500 32/32 2600 165.4 248.1 150/150 200/200 11000

Das Prinzip der Vorrichtung.
In spiralwärmetauschern wird die Heizfläche von zwei dünnen Metallblechen gebildet, die an die Trennwand (Kern) geschweißt sind und in Form von Spiralen gerollt sind.

Um den Blechen Steifigkeit und Festigkeit zu verleihen, sowie den Abstand zwischen den Spiralen zu fixieren, sind die Bleche auf beiden Seiten mit distanzaufsätzen verschweißt. Die spiralförmigen Kanäle des rechteckigen Querschnitts sind auf die Endkappen beschränkt. Spiralwärmetauscher werden horizontal und vertikal ausgeführt; oft werden Sie in Blöcken von zwei, vier und acht Geräten installiert.

Spiralwärmetauscher gehören heute zu den zuverlässigsten und am einfachsten zu bedienenden Wärmetauschern.

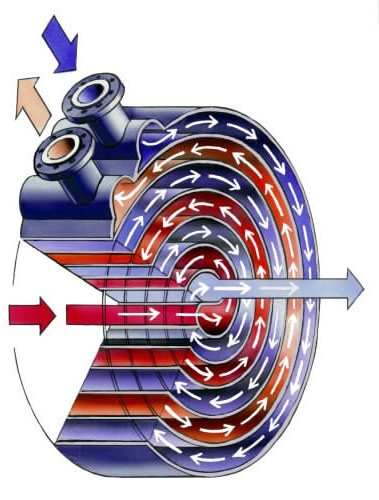

Схема движения жидкости в спиральном теплообменнике

Fluidbewegungsschema in einem spiralwärmetauscher


Bestimmung. Spirale Wärmetauscher sind in der Alkohol-, Lebensmittel-, pharmazeutisch, Erdöl-, chemische, Wohnungs- und Kommunalwirtschaft als auch in anderen Industriebereiche, die erfordern hocheffektiven Wärmeaustausch.

In alkoholbetrieben kann die Verwendung von spiralwärmetauschern das Volumen des verbrauchten Wassers drastisch reduzieren.

Sie können Flüssigkeiten verwenden, die bis zu 20% Feste Verunreinigungen (zuckerwürze, Maische) sowie gegenströme von Gas-Flüssigkeit und Gas-Gas enthalten. Horizontale spiralwärmetauscher werden für den Wärmeaustausch zwischen zwei Flüssigkeiten verwendet.

Für den Wärmeaustausch zwischen dem kondensierenden Dampf und der Flüssigkeit werden vertikale spiralwärmetauscher verwendet; solche Wärmetauscher werden als kondensatoren und dampfheizungen für die Flüssigkeit verwendet.

Aufgaben, die von der Hilfe der spiralen Wärmetauscher entschieden werden:
  • Abkühlung;
  • Beheizung;
  • Wärmerückgewinnung;
  • Kondensierung;
  • Verdampfung;
  • Thermosiphon;
  • Aufwärmer.
